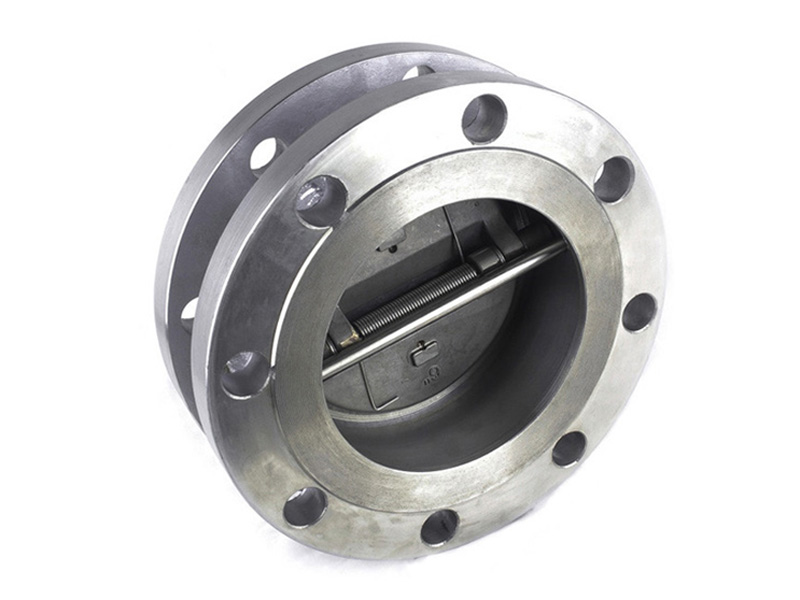

美标法兰双板止回阀

150磅阀体铸钢，阀板不锈钢，美标双板止回阀H46W-PN20结构短、行程时间降低；减少水锤。

立即咨询立即咨询

咨询电话：153 5807 8865

微信：heleiliuti邮箱：heleilt@163.com

产品详情

一、美标法兰双板止回阀产品说明

江苏禾磊流体设备有限公司生产的美标双瓣止回阀H46W-PN20结构短、体积小、重量轻、为阀门安装、搬运、存放及管道布置带来很大便利，并能节省成本；降低了线震动，为了把线震动降低到小限度或排除线震动，须在液流有机会逆流之前尽快关闭止回阀。它们的旋转半径只有常规止回阀的一半。其从打开位置到关闭位置的前沿距离减半，从而把行程时间降低；减少水锤，各全结构旋启式止回阀对比，双瓣式止加回阀的瓣片已经被大大地降低了重量，其能够把砰击和水锤现象降低到小限度。

二、美标法兰双板止回阀产品标准

设计制造标准:	API594,API 6D,ASME B16.34
结构长度:	API 594,API 6D，ASME B16.10
连接端:	ASME B16.5,ASME B16.47
试验标准:	API 598,API 6D

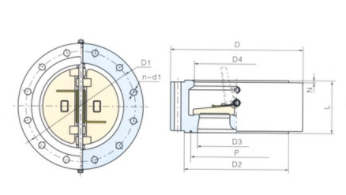

三、美标法兰双板止回阀外形尺寸


压力级 Pressure level	口径 Size		尺寸Dimensions ( mm )
	NPS	DN	L	D	D1	D2		D3	D4	P	螺孔数量 Screw	螺孔直径d1 Screw diameter d1		N
	NPS	DN	L	D	D1	RF	RJ	D3	D4	P	Quanity	in	mm	N
Classi150/PN2.0MPa ASMEB16.47B	2	50	60	150	120.5	92	102	51	58	82.55	4	3/4	19	2
	2 1/2	65	67	180	139.5	105	121	65	73	101.6	4	3/4	19	2
	3	80	73	190	152.5	127	133	80	88	114.3	4	3/4	19	2
	4	100	73	230	190.5	157	171	102	108	149.225	8	3/4	19	2
	5	125	86	255	216	186	194	127	132	171.45	8	7/8	22.5	2
	6	150	98	280	241.5	216	219	152	160	193.675	8	7/8	22.5	2
	8	200	127	345	298.5	270	273	203	210	247.65	8	7/8	22.5	2
	10	250	146	405	362	324	330	254	266	304.801	12	1	25.5	2
	12	300	181	485	432	381	406	305	310	381.001	12	1	25.5	2
	14	350	184	535	476	413	425	350	355	396.876	12	1 1/8	28.5	2
	16	400	191	595	540	470	483	400	405	454.026	16	11/8	28.5	2
	18	450	203	635	578	533	546	450	455	517.526	16	1 1/4	32	2
	20	500	219	700	635	584	597	500	505	558.801	20	11/4	32	2
	24	600	222	815	749.5	692	711	600	605	673.101	20	1 3/8	35	2
	28	700	305	835	795.5	762	-	700	700	一	40	7/8	22.5	2
	30	750	305	885	846	813		746	750		44	7/8	22.5	2
	32	800	305	940	900	864	-	796	800	一	48	7/8	22.5	2
	36	900	368	1055	1009.5	972		898	903		44	1	25.5	2
	42	1050	432	1225	1171.5	1130	-	1050	1055	—	48	1 1/8	28.5	2
	48	1200	524	1390	1335	1289		1200	1205	—	44	1 1/4	32	2
