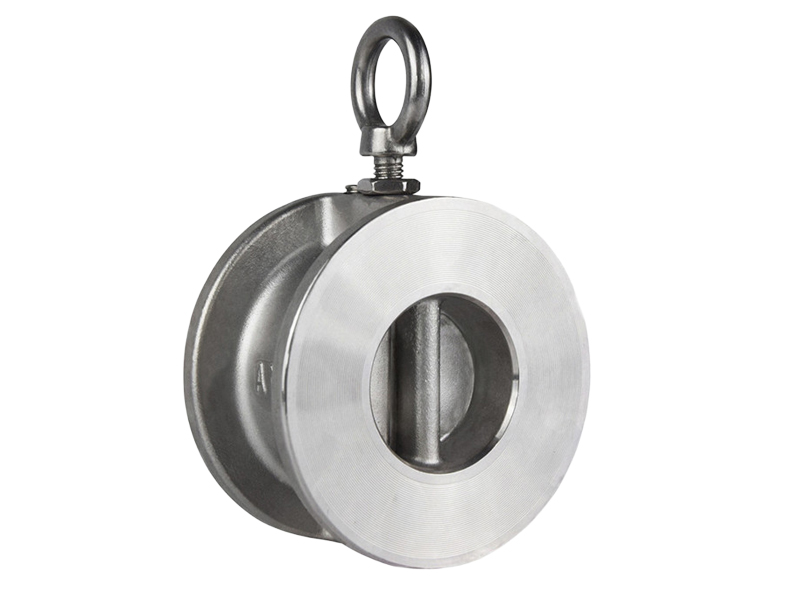

H74W双瓣式旋启止回阀开启迅速，流道通畅、流体阻力小，动作灵敏、密封性能好，阀瓣行程短、关阀冲击力.
产品详情
产品型号：H76H
公称通径：DN50-DN1200
公称压力：1.0MPa-25.0MPAa、150LB-2500LB
适用介质：水、气、油
适用温度：-20℃-425℃
阀体材质：碳钢、不锈钢等
连接方式：对夹
设计秘制造 | APl594、AP 6D、JB，T8937 |
结构长度 | API594、APl60、DlN3202、JB／T8937 |
压力一温度等级 | ANsIBl6.34、DlN2401、GB／T 9124、HG20604、HG20625、SH3406、JBT74 |
试验与检验 | AP 598、JB／T 9092 |
配管法兰 | JB/T74～90、GB／T 9112～9124、HG20592～20635、sH3406、ANsIB16 5、DlN2543～2548、GB／T 13402、APl605、ASMEBl6 47 |
结构长度短．其结构长度只有传统法兰止回阀的1/4～1/8;
体积小,、重量轻,其重量只有传统法兰止回目的1/4～1/20;
阀瓣尖闭快速．水锤压力小：
水平管道或垂直管道均可使月．安装方便；
流道通畅、流体阻力小．
动作灵敏、密封性能好;
阀瓣行程短、关阀冲击力小;
整体结构、简单紧凑、造型美观
使月寿命长、可靠性高。
零件名称 | 材料 |
阀体、阀瓣 | 碳素钢、不锈钢、铬钼钢、黄铜 |
阀杆 | 不锈钢 |
扭力弹簧 | 不锈钢 |
密封面 | 丁晴橡胶、不锈钢、聚四氟乙烯、尼龙塑料 |
型号 | 公称压力（MPa） | 试验压力Ps（MPa） | 工作温度（℃） | 适用介质 | ||
壳体 | 密封 | 软密度 | 硬密封 | |||
H76X/H H46X/H | 1.0 | 1.5 | 1.1 | ≤80 | ≤200 | 水、油、水（蒸汽） 酸碱等介质
|
1.6 | 2.4 | 1.8 | ||||
2.5 | 3.8 | 2.8 | ||||
4.0 | 6.0 | 4.4 | ||||

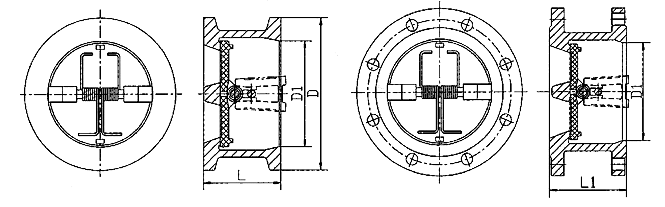

Dmm | Lmm | L1mm | D1mm | D（mm） | |||
PN10 | PN16 | PN25 | PN40 | ||||
40 | 33 | 106 | 55 | 92 | 92 | 92 | 92 |
50 | 43 | 108 | 65 | 107 | 107 | 109 | 109 |
65 | 46 | 112 | 80 | 127 | 127 | 129 | 129 |
80 | 64 | 114 | 95 | 142 | 142 | 144 | 144 |
100 | 64 | 127 | 110 | 162 | 162 | 170 | 170 |
125 | 70 | 140 | 141 | 192 | 192 | 198 | 198 |
150 | 76 | 140 | 168 | 217 | 217 | 228 | 228 |
200 | 89 | 152 | 219 | 272 | 272 | 288 | 293 |
250 | 114 | 165 | 273 | 325 | 325 | 343 | 355 |
300 | 114 | 178 | 324 | 377 | 377 | 403 | 420 |
350 | 127 | 190 | 356 | 437 | 437 | 460 | 480 |
400 | 140 | 216 | 418 | 490 | 490 | 520 | 549 |
450 | 152 | 222 | 467 | 540 | 540 | - | - |
500 | 152 | 229 | 526 | 595 | 595 | - | - |
600 | 178 | 267 | 626 | 690 | 690 | - | - |
700 | 229 | 292 | 725 | 800 | 800 | - | - |
800 | 241 | 318 | 820 | 905 | 905 | - | - |
900 | 241 | 330 | 920 | 1005 | 1005 | - | - |
1000 | 300 | 410 | 1025 | 1115 | 1115 | - | - |
