美标带耳双瓣止回阀

美标带耳双瓣止回阀的每个瓣片尺寸只有全结构止回阀瓣尺寸的一半，降低了流体阻力，并可以快速地移动到关闭位置。其从打开位置到关闭位置的前沿距离减半，从而把行程时间降低。

立即咨询立即咨询

咨询电话：153 5807 8865

微信：heleiliuti邮箱：heleiliuti@163.com

产品详情

一、美标带耳双瓣止回阀产品说明

美标带耳双瓣止回阀的每个瓣片尺寸只有全结构止回阀瓣尺寸的一半，降低了流体阻力，并可以快速地移动到关闭位置。它的旋转半径只有常规止回阀的一半，其从打开位置到关闭位置的前沿距离减半，从而把行程时间降低。另外和各全结构旋启式止回阀对比，双瓣式止加回阀的瓣片已经被大大地降低了重量，其能够把砰击和水锤现象降低。

二、美标带耳双瓣止回阀产品标准

设计制造标准	API594,API 6D,ASME B16.34
结构长度	API 594,API 6D，ASME B16.10
连接端	ASME B16.5,ASME B16.47
试验标准	API 598,API 6D

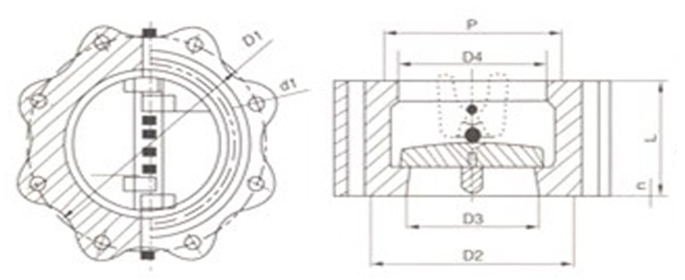

三、美标带耳双瓣止回阀外形尺寸

压力级	口径		尺寸(mm)								配管法兰(供参考)
	NPS	DN	L	D	D1	D2		D3	D4	P	螺栓数量	螺栓直径d		螺栓长度L1
	NPS	DN	L	D	D1	RF	RJ	D3	D4	P	螺栓数量	in	mm	RF	RJ
Class150 PN2.0MPa	2	50	60	152	120.5	92	102	51	56	82.55	4	5/8	M16	140	155
	2 1/2	65	67	178	139.5	105	121	65	73	101.6	4	5/8	M16	150	165
	3	80	73	190	152.5	127	133	80	88	114.3	4	5/8	M16	160	175
	4	100	73	229	190.5	157	171	102	108	149.225	8	5/8	M16	170	185
	5	125	86	254	216	186	194	127	132	171.45	8	3/4	M20	190	205
	6	150	98	279	241.5	216	219	152	160	193.675	8	3/4	M20	205	220
	8	200	127	343	298.5	270	273	203	210	247.65	8	3/4	M20	240	255
	10	250	146	406	362	324	330	254	266	304.801	12	7/8	M24	270	285
	12	300	181	483	432	381	406	305	310	381.001	12		M24	310	325
	14	350	184	533	476	413	425	350	355	396.876	12	1	M27	325	340
	16	400	191	597	540	470	483	400	405	454.026	16	1	M27	340	355
	18	450	203	635	578	533	546	450	455	517.526	16	1 1/8	M30	365	380
	20	500	219	699	635	584	597	500	505	558.801	20	1 1/8	M30	385	400
	24	600	222	813	749.5	692	711	600	605	673.101	20	1 1/4	M33	405	420
	28	700	305	837	795.5	762	_	700	700	_	40	3/4	M20	455	_
	30	750	305	887	846	813	_	746	750	_	44	3/4	M20	455	_
	32	800	305	941	900	864	_	796	800	_	48	3/4	M20	460	_
	36	900	368	1057	1009.5	972	_	898	910	_	44	7/8	M24	540	_
	42	1050	432	1226	1171.5	1130	_	1050	1055	_	48	1	M27	625	_
	48	1200	524	1392	1335	1289	_	1200	1205	_	44	1 1/8	M30	740	_
