两片式球阀带锁扣阀体铸造采用精铸工艺，结构合理、造型美观。两片式球阀带锁扣阀座采用弹性密封结构，密封可靠，启闭轻松。在全开、全关位置设置有锁定孔。可将球阀位置锁定，以防止其他人误动，以及震动等原因引起的阀位误动。
产品详情
一、两片式球阀带锁扣 产品说明
两片式球阀带锁扣阀体铸造采用精铸工艺，结构合理、造型美观。两片式球阀带锁扣阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。两片式球阀带锁扣开关轻便，体积小，可以做成很大口径，密封可靠，结构 简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。两片式球阀带锁扣全开、全关位置的锁紧装置设计：为防止启、闭阀门的误动作，在全开、全关位置设置有锁定孔。可将球阀位置锁定，以防止其他人误动，以及震动等原因引起的阀位误动。
设计和制造 | ASME B16.34； |
螺纹 | ASME B1.20.1,BS21 DIN 2999/259,ISO 228/1；JIS B 0203,ISO 7/1 |
壁厚标准 | ASME B16.34 |
检验和测试 | MSS SP-110,EN 12266； |
阀盖 | A351-CF8M/SCS14A/1.4408、A351-CF8/SCS13A/1.4308、A216-WCB/SCPH2/1.0619 |
阀座 | PTFE/RPTFE/PPL |
球体 | SUS316、SUS304 |
密封圈 | PTFE/RPTFE/PPL |
阀体 | A351-CF8M/SCS14A/1.4408、A351-CF8/SCS13A/1.4308、A216-WCB/SCPH2/1.0619 |
止推垫 | PTFE/RPTFE |
防静电装置 | SUS304 |
阀杆 | SUS316、SUS304 |
蝶簧 | SUS304 |
防松盖 | SUS304 |
手柄 | SUS304 |
锁片 | SUS304 |
手柄插销 | PVC |
限位杆 | SUS304 |
阀杆螺母 | SUS304 |
填料压盖 | SUS304 |
填料 | PTFE/RPTFE/PPL |
O型圈 | FKM(VITON) |

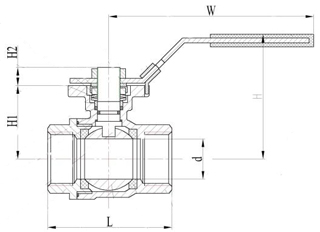

通径 | D | L | H | E | ISO 5211 | 螺纹端 |
1/4" | 10.5 | 50 | 26 | 98 | F03-F04 | NPT、MPT、BSPT、BSP、DIN、PT |
3/8" | 12 | 60 | 30 | 110 | F03-F04 | |
1/2" | 15 | 75 | 37 | 110 | F03-F04 | |
3/4" | 20 | 80 | 40 | 110 | F03-F04 | |
1" | 25 | 90 | 49 | 130 | F04-F05 | |
1-1/4" | 32 | 110 | 53 | 160 | F04-F05 | |
1-1/2" | 38 | 120 | 62 | 185 | F05-F07 | |
2" | 48 | 140 | 70 | 185 | F05-F07 | |
2-1/2" | 65 | 185 | 95 | 305 | F07-F10 | |
3" | 80 | 205 | 110 | 305 | F07-F10 |
