江苏禾磊流体生产的NPT三通球阀3/8”按球芯可分为T型(Q14F)和L型(Q15F)。T型(Q14F)能使三条正交的管道相互联通和切断第三条通道，起分流、合流作用。L型(Q15F)只能连接相互正交的两条管道，不能同时保持第三条管道的相互连通，只起分配作用。
产品详情

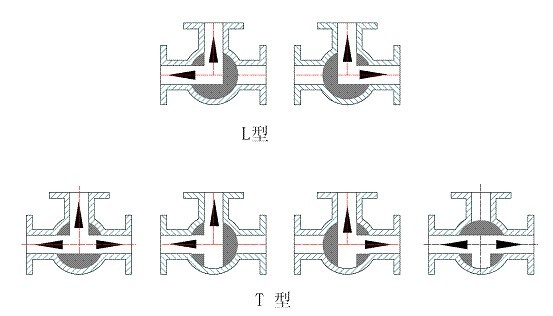

江苏禾磊流体生产的NPT三通球阀3/8”按球芯可分为T型(Q14F)和L型(Q15F)。T型(Q14F)能使三条正交的管道相互联通和切断第三条通道，起分流、合流作用。L型(Q15F)只能连接相互正交的两条管道，不能同时保持第三条管道的相互连通，只起分配作用。
公称通径 | DN15-DN50 |
驱动方式 | 手动 |
结构形式 | 固定球球阀 |
压力范围 | 1.6-6.4MPa |
常用材质 | 304、304L、316、316L |
连接形式 | 螺纹 |
密封结构 | PTFE等 |
零件名称 | 材质 |
阀体 | 不锈钢CF8M/CF8 |
阀盖 | 不锈钢CF8M/CF8 |
球 | 不锈钢CF8M/CF8 |
球垫 | 聚四氟乙烯PTFE |
阀杆 | 不锈钢CF8M/CF8 |
填料 | 聚四氟乙烯PTFE |
中口 | 聚四氟乙烯PTFE |
大薄片 | 聚四氟乙烯PTFE |
压盖螺母 | 不锈钢CF8M/CF8 |
手柄 | 不锈钢CF8M/CF8 |
流向指示牌 | ALUMINUM |
华司 | 不锈钢CF8 |
螺帽 | 不锈钢CF8 |
锁定装置 | 不锈钢CF8 |
皮套 | 塑料 |
盲盖 | 不锈钢CF8M/CF8 |
SIZE | d | L | H | D1 | B | W1 | W2 |
1/2″ | 12.7 | 64 | 53 | 97 | 32 | 22.4 | 35 |
3/4″ | 16 | 76 | 63 | 126 | 38 | 22.4 | 35 |
1″ | 20 | 87 | 66 | 126 | 43.5 | 22.4 | 35 |
1 1/4″ | 25 | 96 | 81 | 145 | 48 | 22.4 | 35 |
1 1/2″ | 32 | 114 | 83 | 145 | 57 | 25.4 | 38.1 |
2″ | 38.1 | 142 | 96 | 204 | 71 | 25.4 | 38.1 |
