X型四通法兰球阀

X型四通法兰球阀采用顶装式固定球四面座阀芯结构，密封性能好、耐沙粒磨损、使用寿命长。在电站系统中称为双向供水转阀(在石化系统中也称空气换向切换阀)适用于液体、气体、粉尘、浆料及舍固体颗粒介质的循环系统。

立即咨询立即咨询

咨询电话：153 5807 8865

微信：heleiliuti邮箱：heleiliuti@163.com

产品详情

一、X型四通法兰球阀产品说明

X型四通法兰球阀采用顶装式固定球四面座阀芯结构，密封性能好、耐沙粒磨损、使用寿命长。在电站系统中称为双向供水转阀(在石化系统中也称空气换向切换阀)适用于液体、气体、粉尘、浆料及舍固体颗粒介质的循环系统。X型四通法兰球阀替代该工艺管汇和阀组的工作原理，简化程序、方便操作、降低成本、便于控制、同步性好，可实现在一定时间间隔正反供水的自动切换。

二、X型四通法兰球阀产品标准

设计规范	GB/T12237 API 6D API 608 BS 5351
结构长度	GB/T 12221 ASME B16.10
法兰连接	GB/T 9113 ASME B16.5
试验与检验	GB/T 13927 API598 API6D

三、X型四通法兰球阀零件材料

阀体＼阀盖	GB	WCB		ZGlCrl8Ni9Ti		ZGOCfl8Nil2M02Ti
	ASTM	WCB		CF8		CF8M
球体	GB	2Cfl3		1Cfl8Ni9Ti		0Cfl8Ni12M02Ti
	ASTM	420		304		316
阀杆	GB	2Crl3		1Crl8Ni9Ti		0Crl8Ni12M02Ti
	ASTM	420		304		316
阀座	GB		对位聚苯	聚四氟乙烯	对位聚苯		对位聚苯
密封面	ASTM	聚四氟乙烯				聚四氟乙烯
填料	GB		柔性石墨		柔性石墨		柔性石墨
	ASTM
螺栓	GB	35		0Crl8Ni9		0Crl8Ni9
	ASTM	A193B7		A320-B8		A320-B8
螺母	GB	45		0Cfl8Ni9		0Crl8Ni9
	ASTM	A1942H		A194-8		A194-8

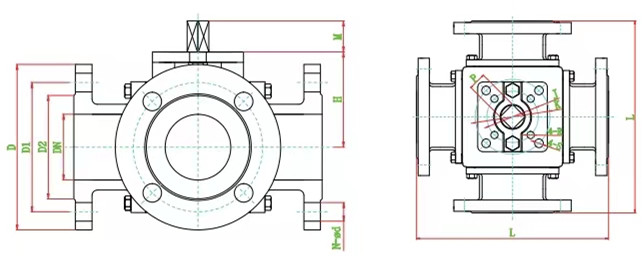

四、X型四通法兰球阀外形尺寸

PN	DN	L	L0	D	K	d	b	z-do	Hw	Hd
1．6MPa	50	260	130	165	125	100	16	4-ф18	205	265

	65	320	160	185	145	120	18	4-ф18	245	295

	80	320	160	200	160	135	20	8-ф18	305	345

	100	370	185	220	180	155	20	8-ф18	340	420

	125	510	255	250	210	185	22	8-ф18	425	465

	150	510	255	285	240	2"0	24	8-ф23	450	505

	200	580	290	340	295	265	26	12-ф23	480	525

	250	670	335	405	355	320	30	12-ф25	530	565

	300	760	380	460	410	375	30	12-ф25	585	630

	350	850	425	520	470	435	34	16-ф25	625	675

	400	980	490	580	525	485	36	16-ф30	670	710
