V型球阀切断阀的阀芯可采用金属,或金属对聚四氟乙烯密封配合的旋转球阀,V型球阀切断阀将球阀和蝶阀的佳控制特性结合成一体,既可用作控制调节阀,又可作关断切断阀。
产品详情
V型球阀切断阀的阀芯可采用金属,或金属对聚四氟乙烯密封配合的旋转球阀,V型球阀切断阀将球阀和蝶阀的佳控制特性结合成一体,既可用作控制调节阀,V型阀芯,即使在小流量或高粘度介质的情况下,也可在整个量程范围内,保证控制的精确性;又可作关断切断阀。当不锈钢手动阀门关闭时,V型缺口与阀座之间产生楔形剪切作用,并既具有自洁功能又可防止球芯卡死,适用于高粘度、悬浮液、纸浆等不干净、含纤维介质场合。
名称 | 材料 | ||
阀体 | WCB | CF8 | CF8M |
阀芯 | CF8表面镀硬铬 | CF8表面镀硬铬 | CF8M表面镀硬铬 |
圆柱销 | 304 | 304 | 316 |
阀座 | 304堆焊硬质合金 | 304堆焊硬质合金 | 316 |
弹簧 | 316 | 316 | 316 |
0型圈 | 氟橡胶 | 氟橡胶 | 氟橡胶 |
自润滑轴承 | 304+PTFE | 304+PTFE | 316+PTFE |
下阀杆 | 20Cr13 | 304 | 316 |
O型圈 | 氟橡胶 | 氟橡胶 | 氟橡胶 |
后压盖 | WCB | CF8 | CF8M |
环垫 | PTFE | PTFE | PTFE |
调节垫片 | PTFE | PTFE | PTFE |
平垫片 | Q235 | 304 | 304 |
螺栓 | 25 | 304 | 304 |
双头螺柱 | 25 | 304 | 304 |
自润滑轴承 | 304+PTFE | 304+PTFE | 316+PTFE |
平键 | 20Cr13 | 304 | 316 |
下填料 | PTFE | PTFE | PTFE |
中填料 | PTFE | PTFE | PTFE |
上填料 | PTFE | PTFE | PTFE |
填料压盖 | WCB | CF8 | CF8M |
螺母 | 35 | 304 | 304 |
上阀杆 | 20Cr13 | 304 | 316 |

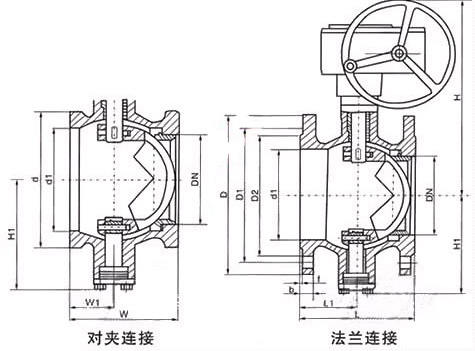

公称压力PN(MPa) | 公称通径DN(mm) | 尺 寸(mm) | ||||||
1.6 | L | D | D1 | D2 | b | Z-φd | H | |
25 | 150 | 115 | 85 | 65 | 14 | 4-14 | 75 | |
32 | 165 | 135 | 100 | 78 | 16 | 4-18 | 105 | |
40 | 180 | 145 | 110 | 85 | 16 | 4-18 | 95 | |
50 | 200 | 160 | 125 | 100 | 16 | 4-18 | 107 | |
65 | 220 | 180 | 145 | 120 | 18 | 4-18 | 142 | |
80 | 250 | 195 | 160 | 135 | 20 | 8-18 | 152 | |
100 | 280 | 215 | 180 | 155 | 20 | 8-18 | 178 | |
125 | 320 | 245 | 210 | 185 | 22 | 8-18 | 252 | |
150 | 360 | 280 | 240 | 210 | 24 | 8-23 | 272 | |
200 | 400 | 335 | 295 | 265 | 26 | 8-23 | 342 | |
2.5 | 25 | 150 | 115 | 85 | 65 | 16 | 4-14 | 75 |
32 | 165 | 135 | 100 | 78 | 18 | 4-18 | 85 | |
40 | 180 | 145 | 110 | 85 | 18 | 4-18 | 95 | |
50 | 200 | 160 | 125 | 100 | 20 | 4-18 | 107 | |
65 | 220 | 180 | 145 | 120 | 22 | 4-18 | 142 | |
80 | 250 | 195 | 160 | 135 | 24 | 4-18 | 152 | |
100 | 280 | 230 | 190 | 160 | 28 | 8-23 | 178 | |
125 | 320 | 270 | 220 | 188 | 30 | 8-25 | 252 | |
150 | 360 | 300 | 250 | 218 | 34 | 8-25 | 272 | |
200 | 400 | 360 | 310 | 278 | 34 | 8-25 | 342 |
