WCB美标Y型过滤器150lb通常安装在减压阀、泄压阀、定水位阀或其它设备的入口端,用来除去介质中的杂质,以保护阀门及设备的正常使用。
产品详情
美标Y型过滤器是除去液体中含有固形物的小型设备,可保护压缩机、泵和其它设备及仪表等正常工作和运转,达到稳定工艺过程的作用。另外对增加产品质量也有着不一样的意义,美标Y型过滤器适用于蒸汽,空气、煤油、水、弱腐蚀性气体、液体故压力损失小,抗污性强,排渣方便。主要用于蒸汽,空气,水,油品,煤炭,涂料,等多种介质,保护管线系统多种设备,水泵,阀门等。
| 设计与制造 | 符合MFG标准 |
| 试验与检验 | 符合API598 |
| 结构长度 | 符合MFG标准 |
| 法兰尺寸 | 符合ANSI B16.5 |
| 磅级 | 150Lb | 300Lb | 600 | |
| 试验压力 | 壳体试验 | 3.0MPa | 6.5MPa | 15MPa |
| 适用温度 | -29~425℃ | |||
| 适用介质 | 水、油、天然气 | |||

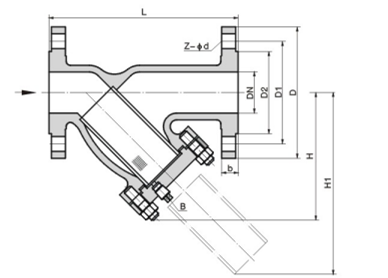

| (in) | ANSI法兰连接 | 螺纹连接 | B | C | 滤网面积cm2 | ||
| 150LB | 300LB | 600LB | |||||
| A | A | A | A | ||||
| 1/2" | 127 | 127 | 130 | 75 | 70 | 110 | 27 |
| 3/4" | 145 | 150 | 150 | 80 | 80 | 130 | 43 |
| 1" | 154 | 160 | 160 | 90 | 90 | 150 | 73 |
| 11/4" | 180 | 180 | 200 | 110 | 130 | 235 | 135 |
| 11/2" | 200 | 210 | 230 | 120 | 147 | 260 | 164 |
| 2" | 230 | 240 | 250 | 140 | 180 | 320 | 251 |
| 21/2" | 290 | 290 | / | 210 | 200 | 325 | 327 |
| 3" | 310 | 310 | / | / | 205 | 330 | 361 |
| 4" | 315 | 351 | / | / | 255 | 405 | 545 |
| 5" | 410 | 401 | / | / | 315 | 510 | 843 |
| 6" | 473 | 478 | / | / | 345 | 560 | 1117 |
| 8" | 593 | 600 | / | / | 440 | 710 | 1909 |
| 10" | 730 | 730 | / | / | 503 | 760 | 2010 |
