江苏禾磊流体生产的低温焊接截止阀PN40适用于低温液体贮运设备的管理系统,具有开关灵活、密封可靠的特点,也可用于其他低温气体和深冷介质的管理系统。
产品详情
低温焊接截止阀PN40适用于低温液体贮运设备的管理系统,具有开关灵活、密封可靠的特点,也可用于其他低温气体和深冷介质的管理系统。低温截止阀一旦处于开启状态,它的阀座和阀瓣密封面之间就不再有接触,因而它的密封面机械磨损较小,由于大部分截止阀的阀座和阀瓣比较容易修理或更换密封元件时无需把整个阀门从管线上拆下来,这对于阀门和管线焊接成一体的场合是很适用的。
设计与制造 | JB/T7749 |
结构长度 | GB12221 |
法兰尺寸 | JB79 |
压力温度 | GB9131 |
试验检验 | JB/T9092 |
阀体盖板 | 阀杆 | 密封面 | 垫片 | 埴料 | 工作温度℃ | 适用介质 |
LCB | 1Cr17Ni12 | DTL/DTL | 1Cr13/柔性石墨低温石棉 | PTFE | -46 | 丙烷/丙烯甲醇,乙烷煤气/液氨 |
LC1 | -60 | |||||
LC2 | -73 | |||||
LC3 | 1Cr18Ni9Ti | -101 | ||||
LC4 | -115 | |||||
LC8 | -196 |

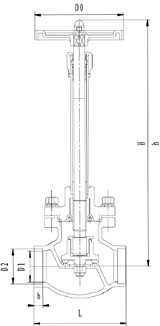

通径 | 尺 寸(mm) | ||||||
DN(mm) | A | H1 | H2 | b | RA | DO | 重量 (kg) |
10 | 70 | 253 | 247 | 8 | 14.5 | 75 | 1.36 |
15 | 80 | 268 | 260 | 8 | 18.5 | 75 | 1.58 |
20 | 70 | 307 | 297 | 8 | 25.5 | 100 | 2.22 |
25 | 100 | 323 | 310 | 8 | 32.5 | 100 | 2.38 |
32 | 110 | 362 | 346 | 10 | 38.5 | 120 | 4.68 |
40 | 120 | 380 | 360 | 10 | 45.5 | 120 | 4.8 |
50 | 150 | 445 | 420 | 15 | 57.5 | 160 | 9.9 |
